Русские Блоги
Механизм обработки ошибок протокола SATA 3.3
15 Error Handling
Sata phy error count что это такое
Intermittent SMART PHY/CRC Errors
NASbox
sretalla

Русские Блоги

Механизм обработки ошибок протокола SATA 3.3

Содержание этой статьи относится к главе 15 протокола SATA3.3.

15 Error Handling

15.1 Architecture

15.2 Phy error handling overview

There are three primary categories of error that the Phy layer detects internally:
a) no device present; // Соответствует значению DET в регистре SStatus 0000b
b) OOB signaling sequence failure; and // Соответствует значению DET в регистре SStatus 0001b
c) Phy internal error (loss of synchronization of communications link) // Соответствие биту [E] в поле ERR в регистре SError представлено как внутренняя ошибка phy

Первые две ошибки сохраняются в регистре SStatus, а третья ошибка сохраняется в регистре SStatus и регистре SError.

Регистр SStatus можно посмотреть в протоколе 14.2.2.

Регистр ошибок можно посмотреть в протоколе 14.2.3.

Подробное описание каждого бита в домене ERR см. В руководстве по протоколу.

15.3 Link layer error handling overview

There are two primary categories of errors that the Link layer detects internally are:
a) invalid state transitions; and
b) data integrity errors.
Invalid state transition errors may arise from a number of sources and the Link layer responses to
many such error conditions as defined in clause 9. Data integrity errors generally arise from
noise in the physical interconnect.
Если первая ошибка возникает во время передачи кадра в Phy, после передачи SOF передается еще один R_ERR; если ошибка не возникает во время передачи кадра, Link сразу переключится на состояние простоя и дождитесь следующей операции.

15.4 Transport layer error handling
In addition to the error information passed to it by the Link layer, the Transport layer internally
detects the following categories of errors:
a) internal errors;
b) frame errors;
c) protocol errors; and
d) state errors.
Транспортный уровень будет уведомлять канальный уровень об обнаруженной ошибке (отраженной в регистрах SStatus и SError), а канальный уровень будет сообщать об ошибке через R_ERR / R_OK после завершения передачи каждого кадра ( Однако R_ERR не может указать причину ошибки по сравнению с D2B FIS).

Источник

Sata phy error count что это такое

Как читать вывод показателей SMART
Работа с показаниями Smartudm

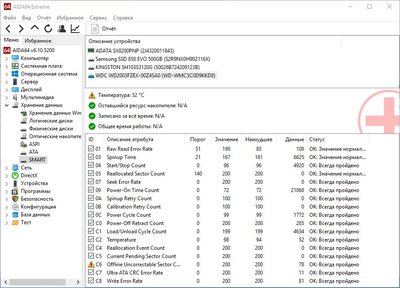

При чтении S.M.A.R.T. программа строит таблицу такого типа:
Attribute * Spin Up Time
ID 3
Threshold 63
Value 236
Worst 235
Raw 000000001199h
Type PR SP

Attribute — имя атрибута;
ID — номер атрибута;
Value — значение атрибута (выше лучше);
Threshold — пороговое значения атрибута (если значение меньше чем Threshold, готовьтесь к неприятностям);
Worst — самое низкое значение атрибута за все время тестирования;
Raw — текущее значение атрибута в 16-ричном значении (меньше лучше);
Type — тип атрибута (PR — Performance-related, ER — Error rate, EC — Events count, SP — Self-preserve).

Значения параметров SMART
Raw Read Error Rate — Частота появления ошибок при чтении данных с диска. Данный параметр показывает частоту появления ошибок при операциях чтения с поверхности диска по вине аппаратной части накопителя.
Spin Up Time — Время раскрутки шпинделя. Среднее время раскрутки шпинделя диска от 0 RPM до рабочей скорости. Предположительно, в поле raw value содержится время в миллисекундах/секундах.
Reallocated Sector Count — Количество переназначенных секторов. Когда жесткий диск встречает ошибку чтения/записи/верификации он пытается переместить данные из него в специальную резервную область (spare area) и, в случае успеха, помечает сектор как «переназначенный». Также, этот процесс называют remapping, а переназначенный сектор — remap. Благодаря этой возможности, на современных жестких дисках очень редко видны [при тестировании поверхности] так называемые bad block. Однако, при большом количестве ремапов, на графике чтения с поверхности будут заметны «провалы» — резкое падение скорости чтения (до 10% и более). Поле raw value содержит общее количество переназначенных секторов.
Throughput Performance — Средняя производительность (пропускная способность) диска. Уменьшение значения value этого атрибута с большой вероятностью указывает на проблемы в накопителе.
Start/Stop Count — Количество циклов запуск/останов шпинделя. Поле raw value хранит общее количество включений/выключений диска.
Read Channel Margin — Запас канала чтения. Назначение этого атрибута не документировано и в современных накопителях не используется.
Seek Error Rate — Частота появления ошибок позиционирования БМГ. В случае сбоя в механической системе позиционирования, повреждения сервометок (servo), сильного термического расширения дисков и т.п. возникают ошибки позиционирования. Чем их больше, тем хуже механики и/или поверхности жесткого диска.
Seek Time Performance — Средняя производительность операций позиционирования БМГ. Данный параметр показывает среднюю скорость позиционирования привода БМГ на указанный сектор. Снижение значения этого атрибута говорит о неполадках в механике привода.
Power-On Hours — Количество отработанных часов во включенном состоянии. Поле raw value этого атрибута показывает количество часов (минут, секунд — в зависимости от производителя), отработанных жестким диском. Снижение значения (value) атрибута до критического уровня (threshold) указывает на выработку диском ресурса (MTBF — Mean Time Between Failures). На практике, даже падение этого атрибута до нулевого значения не всегда указывает на реальное исчерпывание ресурса и накопитель может продолжать нормально функционировать.
Spin Retry Count — Количество повторов попыток старта шпинделя диска. Данный атрибут фиксирует общее количество попыток раскрутки шпинделя и его выхода на рабочую скорость, при условии, что первая попытка была неудачной. Снижение значения этого атрибута говорит о неполадках в механике привода.
Recalibration Retries — Количество повторов попыток рекалибровки накопителя. Данный атрибут фиксирует общее количество попыток сброса состояния накопителя и установки головок на нулевую дорожку, при условии, что первая попытка была неудачной. Снижение значения этого атрибута говорит о неполадках в механике привода.
Device Power Cycle Count — Количество полных циклов запуска/останова жесткого диска.
Soft Read Error Rate — Частота появления «программных» ошибок при чтении данных с диска. Данный параметр показывает частоту появления ошибок при операциях чтения с поверхности диска по вине программного обеспечения, а не аппаратной части накопителя.
End-to-End error — Данный атрибут-часть технологии HP SMART IV, это означает, что после передачи через кэш памяти буфера данных паритет данных между хостом и жестким диском не совпадают.
Reported UNC Errors — Ошибки, которые не могли быть восстановлены, используя методы устранения ошибки аппаратными средствами.
Load/Unload cycle count — Количество циклов вывода БМГ в специальную парковочную зону/в рабочее положение. Подробнее — см. описание технологии Head Load/Unload Technology.
Drive Temperature — Температура. Данный параметр отражает в поле raw value показание встроенного температурного сенсора в градусах Цельсия.
Reallocation Event Count — Количество операций переназначения (ремаппинга). Поле raw value этого атрибута показывает общее количество попыток переназначения сбойных секторов в резервную область, предпринятых накопителем. При этом, учитываются как успешные, так и неудачные операции.
Current Pending Sector Count — Текущее количество нестабильных секторов. Поле raw value этого атрибута показывает общее количество секторов, которые накопитель в данный момент считает претендентами на переназначение в резервную область (remap). Если в дальнейшем какой-то из этих секторов будет прочитан успешно, то он исключается из списка претендентов. Если же чтение сектора будет сопровождаться ошибками, то накопитель попытается восстановить данные и перенести их в резервную область, а сам сектор пометить как переназначенный (remapped). Постоянно ненулевое значение raw value этого атрибута говорит о низком качестве (отдельной зоны) поверхности диска.
Uncorrectable Sector Count — Количество нескорректированных ошибок. Атрибут показывает общее количество ошибок, возникших при чтении/записи сектора и которые не удалось скорректировать. Рост значения в поле raw value этого атрибута указывает на явные дефекты поверхности и/или проблемы в работе механики накопителя.
UltraDMA CRC Error Count — Общее количество ошибок CRC в режиме UltraDMA. Поле raw value содержит количество ошибок, возникших в режиме передачи данных UltraDMA в контрольной сумме (ICRC — Interface CRC). Примечание автора. Практика, собранная статистика и изучение журналов ошибок SMART показывают: в большинстве случаев ошибки CRC возникают при сильном завышении частоты PCI (больше номинальных 33.6 MHz), сильно перекрученом кабеле, а также — по вине драйверов ОС, которые не соблюдают требований к передачи/приему данных в режимах UltraDMA.
Write Error Rate (Multi Zone Error Rate)- Частота появления ошибок при записи данных. Показывает общее количество ошибок, обнаруженных во время записи сектора. Чем больше значение в поле raw value (и ниже значение value), тем хуже состояние поверхности диска и/или механики привода.
Disk Shift — Сдвиг пакета дисков относительно оси шпинделя. Актуальное значение атрибута содержится в поле raw value. Единицы измерения — не известны. Подробности — см. в описании технологии G-Force Protection. Примечание. Сдвиг пакета дисков возможен в результате сильной ударной нагрузки на накопитель в результате его падения или по иным причинам.
G-Sense Error Rate — Частота появления ошибок в результате ударных нагрузок. Данный атрибут хранит показания ударочувствительного сенсора — общее количество ошибок, возникших в результате полученных накопителем внешних ударных нагрузок (при падении, неправильной установки, и т.п.). Подробнее — см. описание технологии G-Force Protection.
Loaded Hours — Нагрузка на привод БМГ, вызванная общей наработкой часов накопителем. Учитывается только период, в течении которого головки находились в рабочем положении.
Load/Unload Retry Count — Нагрузка на привод БМГ, вызванная многочисленными повторениями операций чтения, записи, позиционирования головок и т.п. Учитывается только период, в течении которого головки находились в рабочем положении.
Load Friction — Нагрузка на привод БМГ, вызванная трением в механических частях накопителя. Учитывается только период, в течении которого головки находились в рабочем положении.
Load/Unload Cycle Count — Общее количество циклов нагрузки на привод БМГ. Учитывается только период, в течении которого головки находились в рабочем положении.
Load-in Time — Общее время нагрузки на привод БМГ. Предположительно, данный атрибут показывает общее время работы накопителя под нагрузкой, при условии, что головки находятся в рабочем состоянии (вне парковочной зоны).
Torque Amplification Count — Количество усилий вращающего момента привода.
Power-Off Retract Count — Количество зафиксированных повторов в(ы)ключения питания накопителя.
GMR Head Amplitude — Амплитуда дрожания GMR-головок (GMR-Head) в рабочем состоянии.

Программы для чтения SMART
SpeedFan
SMARTUDM — HDD S.M.A.R.T. Viewer
MHDD
Виктория
К посту прикреплен официальный список значений атрибутов (eng)

Это сообщение посчитали полезным следующие участники:

Показать/скрыть список поблагодаривших

Сообщения: 8626
Благодарности: 2127

Вам ещё повезло, что после падения удалось слить с него инфу, да ещё и всю.

Атрибут 1 (проблемы либо с головками чтения, либо с усилителем чтения — но при ваших исходных данных это должно быть повреждением головок; и вам повезло что при этом повреждения поверхности блинов и тех самых головок оказались минимальными и позволили снять информацию) опустился значительно ниже планки, являющейся границей годности диска.

Диск — в ведро.
Ну или разобрать на магнитики и зеркальца.

Источник

Intermittent SMART PHY/CRC Errors

NASbox

I have a CRON job running on my TrueNAS that watches a few of the key SMART
parameters on my boot drives. The count on each of the following parameters:

incremented by 1 on each of July 13, 14, 15, 19 and 21.

The counts are not super high:
168|SATA_Phy_Error_Count|32
218|CRC_Error_Count|32

but I’m pretty sure some sort of preemptive maintenance is in order.

My boot pool is a mirror of two budget 120GB SSDs running off of
SATA ports on the Motherboard. I have the system database on the
boot pool since I want the system to be functional without the data
pool if I want to troubleshoot the system with the data pool drives
removed.

The drive showing the errors is a KINGSTON Model# SA400S37120G
(Smart Info at the end of this post.)

The other drive is older and is an HP S700 120GB SSD that seems to be
fine.

IIUC this could be a drive problem, a cable probem, a (Motherboard) SATA
Port problem or a powersupply problem.

My question is how to troubleshoot given the intermittent nature of the
problem. Any suggestions would be much appreciated.

DMESG entries pertaining to the fault.

Happy FreeNAS User since 2012

sretalla

Powered by Neutrality

The count on each of the following parameters:

incremented by 1 on each of July 13, 14, 15, 19 and 21.

Are those linked to either the dates of SMART tests or scrubs?

The drive showing the errors is a KINGSTON Model# SA400S37120G
(Smart Info at the end of this post.)

The other drive is older and is an HP S700 120GB SSD that seems to be
fine.

IIUC this could be a drive problem, a cable probem, a (Motherboard) SATA
Port problem or a powersupply problem.

My question is how to troubleshoot given the intermittent nature of the
problem. Any suggestions would be much appreciated.

You also didn’t mention the 100 read errors reported by SMART. those are from the drive itself, so indicate some level of failure unrelated to cabling.

The CRC errors can be the controller on the drive, the cabling or the SATA controller, so as you say, hard to narrow down unless something obvious like a loose connection or burning smell from the controller chip.

I would generally treat the drive as untrustworthy and consider living with a single boot device (keeping config backups just in case).

Aiming to mostly replicate the build from @Stux (with some mods, hopefully around about as good as that link)

4 xSamsung 850 EVO Basic (500GB, 2.5″) — — VMs/Jails
1 xASUS Z10PA-D8 (LGA 2011-v3, Intel C612 PCH, ATX) — — Dual socket MoBo
~~2 xWD Green 3D NAND (120GB, 2.5″) — — Boot drives (maybe mess around trying out the thread to put swap here too link)~~
1 x Kingston UV400 120GB SSD — boot drive (hit the 3D NAND/TRIM bug with the original WD green selection, failing scrub and showing as corrupted OS files) Decided to go with no mirror and use the config backup script
2 xIntel Xeon E5-2620 v4 (LGA 2011-v3, 2.10GHz) — — 8 core/16 threads per Chip
2 xNoctua NH-U9S (12.50cm)
1 xCorsair HX1200 (1200W) — PSU to support 24 HDD + several SSD and PCI cards
4 xKingston Value RAM (32GB, DDR4-2400, ECC RDIMM 288)
2 xNoctua NF-A8 PWM Premium 80mm PC Computer Case Fan
~~3 xNoctua NF-F12 PWM Cooling Fan~~
3 xNoctua NF-F12 PPC 3000 PWM (120mm) * having noted later in Stux’s thread that 1500 RPM is not sufficient to cool the HDDs. Corsair Commander Pro to control the fans (see script and code)
1 xNORCO 4U Rack Mount 24 x Hot-Swappable SATA/SAS 6G Drive Bays Server Rack mount RPC-4224
6 xCableCreation Internal Mini SAS HD Cable, Mini SAS SFF-8643 to Mini SAS 36Pin SFF-8087 Cable
1 xLSI Logic Controller Card 05-25699-00 9305-24i 24-Port SAS 12Gb/s PCI-Express 3.0 Host Bus Adapter
TrueNAS Core 13.0-U3.1
Use existing Drives 8 x10TB WD Red, 8 x4TB WD Purple, + a mix of WD Purple and shucked WD Elements 12TB x 8

ESXi-pfSense-FreeNAS-Docker host

CASE: Fractal Node 804
MB: ASUS x-99M WS
CPU: Xeon E5-2620v4 + Corsair H60 Cooler block
RAM: CRUCIAL 64GB DDR4-2133 ECC RDIMMs
HDD: WD RED 3TBx8
SSD: 4 xSamsung 850 EVO Basic (500GB, 2.5″) — — VMs/Jails
HBA: LSI 9300-16i
OS: 1 x Kingston UV400 120GB SSD — boot drive
PSU: Corsair RM1000
Version: TrueNAS CORE 13.0 -U3.1
FANS: 3xFractal R3 120mm — 3 Front, 1 Rear. Corsair Commander Pro to control the fans (see script and code)
CPU FAN: 1xCorsair H60 CPU Radiator — Front
NIC: Intel EXPI9402PTBLK Pro, Dual-Gigabit Adapter (plus the 2 onboard Intel NICs, 1x 210, 1x 218)

VM/Docker host, using ESXi and running pfSense alongside FreeNAS (separate Dual Intel NIC added, dedicated to the pfSense VM)

TrueNAS CORE test system:

CASE: Old Silverstone HTPC case
MB: ASUS x-99M WS
CPU: Xeon E5-2620v4 + Corsair H60 Cooler block
RAM: CRUCIAL 32GB DDR4-2133 ECC RDIMMs
HDD: WD RED 8TBx3
OS: 1 x Kingston UV400 120GB SSD — boot drive
PSU: Corsair RM1000
Version: TrueNAS CORE 13.0-U3

2x Intel NUCs running TrueNAS SCALE 22.12 RC1
64GB RAM
10th Generation Intel i7
Samsung NVME SSD 1TB, QVO SSD 1TB
Boot from Samsung Portable T7 SSD USBC

CASE: Fractal Node 304 running TrueNAS SCALE 22.12 RC1
MB: ASUS P10S-I Series
RAM: 32 GB
CPU: Intel(R) Xeon(R) CPU E3-1240L v5 @ 2.10GHz
HDD: 3 WD REDs and a few SSDs
PSU: Fractal ION 2+ 650W

Источник

Adblock
detector

Источник

I have a CRON job running on my TrueNAS that watches a few of the key SMART
parameters on my boot drives. The count on each of the following parameters:

168|SATA_Phy_Error_Count
218|CRC_Error_Count

incremented by 1 on each of July 13, 14, 15, 19 and 21.

The counts are not super high:
168|SATA_Phy_Error_Count|32
218|CRC_Error_Count|32

but I’m pretty sure some sort of preemptive maintenance is in order.

The drive showing the errors is a KINGSTON Model# SA400S37120G
(Smart Info at the end of this post.)

The other drive is older and is an HP S700 120GB SSD that seems to be
fine.

IIUC this could be a drive problem, a cable probem, a (Motherboard) SATA
Port problem or a powersupply problem.

My question is how to troubleshoot given the intermittent nature of the
problem. Any suggestions would be much appreciated.

DMESG entries pertaining to the fault.

Code:

(ada3:ahcich5:0:0:0): WRITE_FPDMA_QUEUED. ACB: 61 d0 20 c3 7c 40 04 00 00 00 00 00
(ada3:ahcich5:0:0:0): CAM status: Uncorrectable parity/CRC error
(ada3:ahcich5:0:0:0): Retrying command, 3 more tries remain

(ada3:ahcich5:0:0:0): WRITE_FPDMA_QUEUED. ACB: 61 30 08 cb b3 40 04 00 00 00 00 00
(ada3:ahcich5:0:0:0): CAM status: Uncorrectable parity/CRC error
(ada3:ahcich5:0:0:0): Retrying command, 3 more tries remain

(ada3:ahcich5:0:0:0): WRITE_FPDMA_QUEUED. ACB: 61 20 20 9b ae 40 04 00 00 00 00 00
(ada3:ahcich5:0:0:0): CAM status: Uncorrectable parity/CRC error

SMART Output for drive:









			smartctl -x /dev/ada3
smartctl 7.2 2020-12-30 r5155 [FreeBSD 12.2-RELEASE-p14 amd64] (local build)
Copyright (C) 2002-20, Bruce Allen, Christian Franke, www.smartmontools.org

=== START OF INFORMATION SECTION ===
Model Family:     Phison Driven SSDs
Device Model:     KINGSTON SA400S37120G
Serial Number:    REDACTED
LU WWN Device Id: 5 0026b7 782ea1dc1
Firmware Version: S3500102
User Capacity:    120,034,123,776 bytes [120 GB]
Sector Size:      512 bytes logical/physical
Rotation Rate:    Solid State Device
TRIM Command:     Available
Device is:        In smartctl database [for details use: -P show]
ATA Version is:   ACS-3 T13/2161-D revision 4
SATA Version is:  SATA 3.2, 6.0 Gb/s (current: 6.0 Gb/s)
Local Time is:    Fri Jul 22 03:23:00 2022 EDT
SMART support is: Available - device has SMART capability.
SMART support is: Enabled
AAM feature is:   Unavailable
APM feature is:   Disabled
Rd look-ahead is: Enabled
Write cache is:   Enabled
DSN feature is:   Unavailable
ATA Security is:  Disabled, frozen [SEC2]
Wt Cache Reorder: Unavailable

=== START OF READ SMART DATA SECTION ===
SMART overall-health self-assessment test result: PASSED

General SMART Values:
Offline data collection status:  (0x02)    Offline data collection activity
                    was completed without error.
                    Auto Offline Data Collection: Disabled.
Self-test execution status:      (   0)    The previous self-test routine completed
                    without error or no self-test has ever
                    been run.
Total time to complete Offline
data collection:         (  120) seconds.
Offline data collection
capabilities:              (0x11) SMART execute Offline immediate.
                    No Auto Offline data collection support.
                    Suspend Offline collection upon new
                    command.
                    No Offline surface scan supported.
                    Self-test supported.
                    No Conveyance Self-test supported.
                    No Selective Self-test supported.
SMART capabilities:            (0x0002)    Does not save SMART data before
                    entering power-saving mode.
                    Supports SMART auto save timer.
Error logging capability:        (0x01)    Error logging supported.
                    General Purpose Logging supported.
Short self-test routine
recommended polling time:      (   2) minutes.
Extended self-test routine
recommended polling time:      (  10) minutes.

SMART Attributes Data Structure revision number: 1
Vendor Specific SMART Attributes with Thresholds:
ID# ATTRIBUTE_NAME          FLAGS    VALUE WORST THRESH FAIL RAW_VALUE
  1 Raw_Read_Error_Rate     -O--CK   100   100   000    -    100
  9 Power_On_Hours          -O--CK   100   100   000    -    21839
 12 Power_Cycle_Count       -O--CK   100   100   000    -    31
148 Unknown_Attribute       ------   100   100   000    -    0
149 Unknown_Attribute       ------   100   100   000    -    0
167 Write_Protect_Mode      ------   100   100   000    -    0
168 SATA_Phy_Error_Count    -O--C-   100   100   000    -    33
169 Bad_Block_Rate          ------   100   100   000    -    0
170 Bad_Blk_Ct_Erl/Lat      ------   100   100   010    -    0/0
172 Erase_Fail_Count        -O--CK   100   100   000    -    0
173 MaxAvgErase_Ct          ------   100   100   000    -    0
181 Program_Fail_Count      -O--CK   100   100   000    -    0
182 Erase_Fail_Count        ------   100   100   000    -    0
187 Reported_Uncorrect      -O--CK   100   100   000    -    0
192 Unsafe_Shutdown_Count   -O--C-   100   100   000    -    19
194 Temperature_Celsius     -O---K   044   062   000    -    44 (Min/Max 31/62)
196 Reallocated_Event_Count -O--CK   100   100   000    -    0
199 SATA_CRC_Error_Count    -O--CK   100   100   000    -    0
218 CRC_Error_Count         -O--CK   100   100   000    -    33
231 SSD_Life_Left           ------   090   090   000    -    90
233 Flash_Writes_GiB        -O--CK   100   100   000    -    8865
241 Lifetime_Writes_GiB     -O--CK   100   100   000    -    12051
242 Lifetime_Reads_GiB      -O--CK   100   100   000    -    2641
244 Average_Erase_Count     ------   100   100   000    -    202
245 Max_Erase_Count         ------   100   100   000    -    222
246 Total_Erase_Count       ------   100   100   000    -    40787
                            ||||||_ K auto-keep
                            |||||__ C event count
                            ||||___ R error rate
                            |||____ S speed/performance
                            ||_____ O updated online
                            |______ P prefailure warning

General Purpose Log Directory Version 1
SMART           Log Directory Version 1 [multi-sector log support]
Address    Access  R/W   Size  Description
0x00       GPL,SL  R/O      1  Log Directory
0x01           SL  R/O      1  Summary SMART error log
0x02           SL  R/O      1  Comprehensive SMART error log
0x03       GPL     R/O      1  Ext. Comprehensive SMART error log
0x04       GPL,SL  R/O      8  Device Statistics log
0x06           SL  R/O      1  SMART self-test log
0x07       GPL     R/O      1  Extended self-test log
0x10       GPL     R/O      1  NCQ Command Error log
0x11       GPL     R/O      1  SATA Phy Event Counters log
0x30       GPL,SL  R/O      9  IDENTIFY DEVICE data log
0x80-0x9f  GPL,SL  R/W     16  Host vendor specific log
0xde       GPL     VS       8  Device vendor specific log

SMART Extended Comprehensive Error Log Version: 1 (1 sectors)
Device Error Count: 33 (device log contains only the most recent 4 errors)
    CR     = Command Register
    FEATR  = Features Register
    COUNT  = Count (was: Sector Count) Register
    LBA_48 = Upper bytes of LBA High/Mid/Low Registers ]  ATA-8
    LH     = LBA High (was: Cylinder High) Register    ]   LBA
    LM     = LBA Mid (was: Cylinder Low) Register      ] Register
    LL     = LBA Low (was: Sector Number) Register     ]
    DV     = Device (was: Device/Head) Register
    DC     = Device Control Register
    ER     = Error register
    ST     = Status register
Powered_Up_Time is measured from power on, and printed as
DDd+hh:mm:SS.sss where DD=days, hh=hours, mm=minutes,
SS=sec, and sss=millisec. It "wraps" after 49.710 days.

Error 33 [0] log entry is empty
Error 32 [3] log entry is empty
Error 31 [2] occurred at disk power-on lifetime: 0 hours (0 days + 0 hours)
  When the command that caused the error occurred, the device was active or idle.

  After command completion occurred, registers were:
  ER -- ST COUNT  LBA_48  LH LM LL DV DC
  -- -- -- == -- == == == -- -- -- -- --
  04 -- 51 00 00 00 00 00 00 00 00 40 00  Error: ABRT

  Commands leading to the command that caused the error were:
  CR FEATR COUNT  LBA_48  LH LM LL DV DC  Powered_Up_Time  Command/Feature_Name
  -- == -- == -- == == == -- -- -- -- --  ---------------  --------------------
  b0 00 d1 01 01 00 00 4f 00 c2 01 40 08     00:00:00.000  SMART READ ATTRIBUTE THRESHOLDS [OBS-4]
  2f 00 00 01 01 00 00 00 00 00 03 40 08     00:00:00.000  READ LOG EXT
  2f 00 00 01 01 00 00 00 00 00 00 40 08     00:00:00.000  READ LOG EXT
  b0 00 d5 01 01 00 00 4f 00 c2 00 40 08     00:00:00.000  SMART READ LOG
  b0 00 da 00 00 00 00 4f 00 c2 00 40 08     00:00:00.000  SMART RETURN STATUS

Error 30 [1] occurred at disk power-on lifetime: 0 hours (0 days + 0 hours)
  When the command that caused the error occurred, the device was active or idle.

  After command completion occurred, registers were:
  ER -- ST COUNT  LBA_48  LH LM LL DV DC
  -- -- -- == -- == == == -- -- -- -- --
  04 -- 51 00 00 00 00 00 00 00 00 40 00  Error: ABRT

  Commands leading to the command that caused the error were:
  CR FEATR COUNT  LBA_48  LH LM LL DV DC  Powered_Up_Time  Command/Feature_Name
  -- == -- == -- == == == -- -- -- -- --  ---------------  --------------------
  b0 00 d1 01 01 00 00 4f 00 c2 01 40 08     00:00:00.000  SMART READ ATTRIBUTE THRESHOLDS [OBS-4]
  2f 00 00 01 01 00 00 00 00 00 03 40 08     00:00:00.000  READ LOG EXT
  2f 00 00 01 01 00 00 00 00 00 00 40 08     00:00:00.000  READ LOG EXT
  b0 00 d5 01 01 00 00 4f 00 c2 00 40 08     00:00:00.000  SMART READ LOG
  b0 00 da 00 00 00 00 4f 00 c2 00 40 08     00:00:00.000  SMART RETURN STATUS

SMART Extended Self-test Log Version: 1 (1 sectors)
Num  Test_Description    Status                  Remaining  LifeTime(hours)  LBA_of_first_error
# 1  Extended offline    Completed without error       00%     21598         -
# 2  Extended offline    Completed without error       00%     21591         -
# 3  Extended offline    Completed without error       00%     20707         -
# 4  Extended offline    Completed without error       00%     18218         -
# 5  Extended offline    Completed without error       00%     13958         -
# 6  Extended offline    Completed without error       00%      7400         -
# 7  Extended offline    Completed without error       00%      6975         -
# 8  Extended offline    Completed without error       00%      1348         -
# 9  Extended offline    Completed without error       00%         0         -
#10  Short offline       Completed without error       00%         0         -

Selective Self-tests/Logging not supported

SCT Commands not supported

Device Statistics (GP Log 0x04)
Page  Offset Size        Value Flags Description
0x01  =====  =               =  ===  == General Statistics (rev 1) ==
0x01  0x008  4              31  ---  Lifetime Power-On Resets
0x01  0x010  4           21839  ---  Power-on Hours
0x01  0x018  6      3799441290  ---  Logical Sectors Written
0x01  0x020  6         9010952  ---  Number of Write Commands
0x01  0x028  6      1245637882  ---  Logical Sectors Read
0x01  0x030  6         1333687  ---  Number of Read Commands
0x07  =====  =               =  ===  == Solid State Device Statistics (rev 1) ==
0x07  0x008  1              22  ---  Percentage Used Endurance Indicator
                                |||_ C monitored condition met
                                ||__ D supports DSN
                                |___ N normalized value

Pending Defects log (GP Log 0x0c) not supported

SATA Phy Event Counters (GP Log 0x11)
ID      Size     Value  Description
0x0001  4            7  Command failed due to ICRC error
0x0002  4            7  R_ERR response for data FIS
0x0005  4            0  R_ERR response for non-data FIS
0x000a  4           18  Device-to-host register FISes sent due to a COMRESET

The count on each of the following parameters:

168|SATA_Phy_Error_Count
218|CRC_Error_Count

incremented by 1 on each of July 13, 14, 15, 19 and 21.

Are those linked to either the dates of SMART tests or scrubs?

The drive showing the errors is a KINGSTON Model# SA400S37120G
(Smart Info at the end of this post.)

The other drive is older and is an HP S700 120GB SSD that seems to be
fine.

IIUC this could be a drive problem, a cable probem, a (Motherboard) SATA
Port problem or a powersupply problem.

My question is how to troubleshoot given the intermittent nature of the
problem. Any suggestions would be much appreciated.

You also didn’t mention the 100 read errors reported by SMART… those are from the drive itself, so indicate some level of failure unrelated to cabling.

I would generally treat the drive as untrustworthy and consider living with a single boot device (keeping config backups just in case).

Are those linked to either the dates of SMART tests or scrubs?

I don’t think so… no way of finding out. I don’t run regular schedule smart scans, so it’s not likely a smart test. As for scrubs, I know the system does one every few days…. not sure what the default config is set to, but from another report I’m pretty sure the last two issues were not during a scrub. The one on the 21 wasn’t for sure.

The report comes from a CRON job that I run daily that does a smrtctl -a, and compares a bunch of results with the ones from the previous day, and if they don’t match, it spits out a report showing the old/new value. I wrote the script to alert me to just this type of situation. I am not getting any alerts from TrueNAS — just the report I produce.

You also didn’t mention the 100 read errors reported by SMART… those are from the drive itself, so indicate some level of failure unrelated to cabling.

Sorry what 100 read errors???? What am I missing. Are you confusing «Raw_Read_Error_Rate» with read errors?

The CRC errors can be the controller on the drive, the cabling or the SATA controller, so as you say, hard to narrow down unless something obvious like a loose connection or burning smell from the controller chip.

I would generally treat the drive as untrustworthy and consider living with a single boot device (keeping config backups just in case).

I hadn’t though of the controller chip on the drive. I’ll keep an eye on it for now, and an eye out for a sale on a replacement drive. SSDs are pretty cheap… about what a good USB drive used to cost back in day. When I get a moment I will likely open the box an pull all the cables an reset them just in case the contacts have oxidized.

Sorry what 100 read errors???? What am I missing. Are you confusing «Raw_Read_Error_Rate» with read errors?

OK, so it’s not a count of read errors… but it’s also not OK…

That should be 120 (not 100) until something is wrong.

OK, so it’s not a count of read errors… but it’s also not OK…

That should be 120 (not 100) until something is wrong.

Thanks for the reply…. Great idea, wrong data sheet…. Different drives have slightly different interpretations.

I didn’t know Kingston published this info. AFAIK Western Digital Doesn’t, so I didn’t even think to look. I did some additional searching which lead me to a Smartmon Tools page:

https://www.smartmontools.org/ticket/801

which lead me to the correct datasheet.

https://media.kingston.com/support/downloads/MKP_521_Phison_SMART_attribute.pdf

Here are the descriptions for the drive in question:

001 Read Error Rate
Counts the number of uncorrectable errors that accumulate when controller
reads data from Flash and ECC events occur.

168 SATA PHY Error Count
Counts the number of SATA PHY errors. This value includes all PHY error
counts, ex data FIS CRC , code errors, disparity errors, command FIS crc.
Value clears upon system power-down.

218 CRC Error Count
Counts the number of CRC error (read/write data FIS CRC error).

I’m not sure what to think about Read Error Rate — IIUC as the drive wears out, there will be errors, and the drive «handles» them. Since the drive has 90% life left, I would think that there would have been a few errors — but I may well be wrong, and would welcome someone correcting me if I am.

Other than reset or change the cables, swap the drive, is there any meaningful troubleshooting to be done?

Источник

Куратор(ы):

Автор

Сообщение

Добавлено: 05.09.2005 22:35

[профиль]

Member

Статус: Не в сети
Регистрация: 06.05.2005
Откуда: Moldova

ПРОСЯ О ПОМОЩИ, ВЫКЛАДЫВАЙТЕ S.M.A.R.T. ПРОБЛЕМНОГО НАКОПИТЕЛЯ!

Его можно посмотреть программами Everest, AIDA 64, Victoria 4.x, Dtemp, HDDScan, HD Tune, Crystal Disk Info, SpeedFan… Обращайте внимание на DATA/RAW-параметры, это главные и основные показатели здоровья диска.

>>>При использовании Crystal Disk Info в меню Сервис>Дополнительно>Raw-значения выберите вариант «10 [DEC]» это несколько упростит восприятие информации утилиты форумчанами.<<<

<<Скриншоты>>

При выкладке скриншотов не забываем ограничения накладываемы пунктом 3.12 правил конференции. А именно: «Размещать в тегах «Img» картинки объемом свыше 500 кБ на сообщение. Допускаются картинки до 2 МБ под тегом «spoiler=«, а также прямые ссылки на картинки любого размера. Ссылки на страницы, где картинка отображается среди рекламы, запрещены, применяющие их сайты блокируются автоцензором.»
Немного о том, как ПРАВИЛЬНО создавать скриншоты для выкладки в форуме: http://forums.overclockers.ru/viewtopic … 4&t=373001

Для лучшего понимания сути вопроса смотрите информацию на первой странице темы, составленную камрадом Ing-Syst.

Так же помочь разобраться в показаниях СМАРТ может очень подробный материал размещенный на сайте ixbt.com: Оцениваем состояние дисков при помощи S.M.A.R.T.

Возможно, для решения Вашей проблемы потребуется провести цикл процедур утилитами Виктория и MHDD. Ссылки на инструкции по работе с программами можно найти на первой странице темы.

Связанные темы

[FAQ] Всё о винчестерах Western Digital
[FAQ] по винчестерам Seagate
[FAQ] Всё о винчестерах Hitachi
[FAQ] Всё о винчестерах Samsung

Восстановление данных
Ремонт HDD

Сигейт официально признал проблему с 7200.11

Полезные сообщения участников этой темы:

Обнуление некоторых параметров СМАРТ на винчестерах Samsung
Как найти файлы на которые приходятся кандидаты на ремап.
Отключение парковки на винчестерах Seagate 7200.14 без батников и автозагрузки (нуждается в проверке)
Remap и Advanced remap, erase и erase delays — назначение команд утилиты Victoria (1,2)
Смена режима контроллера с IDE на AHCI при наличии уже установленной операционной системы Win 7 Win XP

ShutUp — программа камрада CoolCMD для предотвращения частых парковок HDD.

https://disk.yandex.ru/d/x3UITAgo3EGqub

Программа считывает один сектор через определенный пользователем промежуток времени.

Учёт и поиск запчастей к жестким дискам — R.baza.

Последний раз редактировалось KT 29.11.2021 18:36, всего редактировалось 15 раз(а).

Реклама
Партнер

vensant_jarden

Member

Статус: Не в сети
Регистрация: 28.01.2016
Фото: 1

Sania. ясно. Значит — просто установить и если никаких явных проблем не возникнет — следить за ситуацией на дистанции.
Глупый вопрос: а во время/из-за установки нового драйвера на SATA — не может, случайно, возникнуть проблем, которые приведут к потере информации на дисках?

Sania.

Member

Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1

Да, глупый вопрос, а если вы установите драйвер на видеокарту, это лишает её работоспособности? Если бы драйвер к такому мог приводить, как вы думаете, вам бы не написали этого, а остальные не засудили бы интел за такой кривой драйвер?

Sinestery

Junior

Статус: Не в сети
Регистрация: 09.06.2018

Tomset писал(а):

Помер и смарт у него явно слетел.

А что конкретно не так?
Вот например полностью рабочий диск, такой же


Вложение:

2d.PNG [ 112.89 КБ | Просмотров: 691 ]

Sania.

Member

Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1

Sinestery писал(а):

А что конкретно не так?

В том что чушь половина смарта отображает, возьмите современную прогу по чтению смарта.

kolyan1980-08-11

Member

Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 141

userID Я не утверждаю, но мне как-то раз помогла.

_________________
i5 9600k/PrimeZ390-A/4*8GB@3GHz/AsusTurboRTX3070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+4TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-42W705B/Win10insider

RuckusDJ

Junior

Статус: Не в сети
Регистрация: 26.10.2019
Откуда: Ангарск

Здравствуйте!
Как-то недавно писал тут с проблемой WD Black 2 Tb. Посоветовали мне скопировать нужную информацию и произвести remap в виктории или полнейшее форматирование. Сделал полный формат через HDD Low Level Format. Система теперь не просит исправить ошибки, но смарт меня пугает. Диск смело можно выбрасывать?

Вложения:

Снимок.JPG [ 129.13 КБ | Просмотров: 584 ]

fixit

Member

Статус: Не в сети
Регистрация: 15.10.2014

RuckusDJ писал(а):

Диск смело можно выбрасывать?

Теперь remap под DOS

Sania.

Member

Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1

Охлаждение ему организовать, он сейчас 52 греется, это очень плохо.

RuckusDJ

Junior

Статус: Не в сети
Регистрация: 26.10.2019
Откуда: Ангарск

Sania.
Это после форматирования я сделал скрин.
fixit
Ремап в виктории не помог.

Sania.

Member

Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1

Не доводите диск до перегрева в любом случаи.
Ремапить пока там нечего по смарту.
Что вам там ещё не нравится?

7Gluk7

Junior

Статус: Не в сети
Регистрация: 25.12.2018
Откуда: Санкт-Петербург

Всем доброго времени суток!
Стал фризить при записи SSD KINGSTON SHSS37A240G. Винт используется в качестве системного.

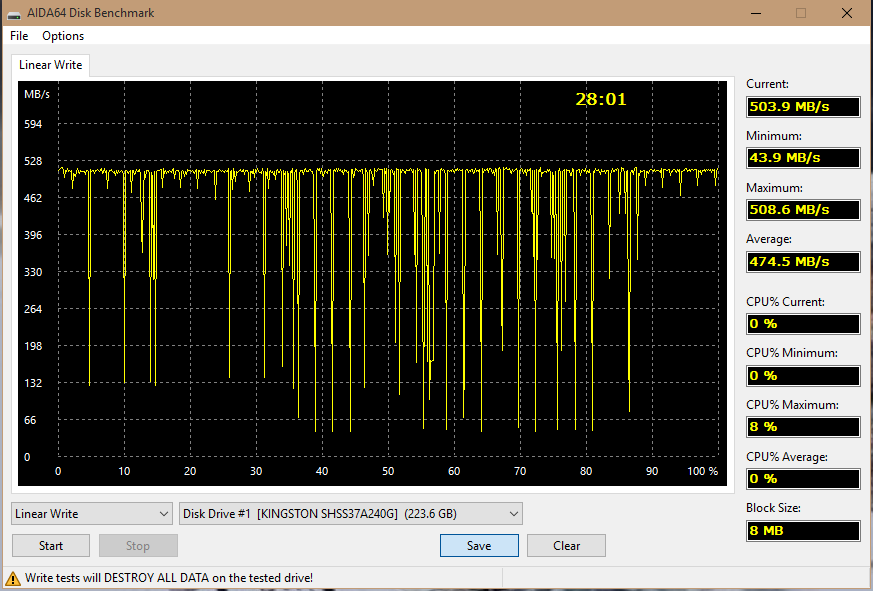

Вот СМАРТ и график записи:

Код:

ID Описание атрибута Порог Значение Наихудшее Данные Статус
01 Raw Read Error Rate 50 100 100 0 OK: Значение нормальное
02 Throughput Performance 50 100 100 0 OK: Значение нормальное
03 Spinup Time 50 100 100 0 OK: Значение нормальное
05 Reallocated Sector Count 50 100 100 0 OK: Значение нормальное
07 Seek Error Rate 50 100 100 0 OK: Значение нормальное
08 Seek Time Performance 50 100 100 0 OK: Значение нормальное
09 Power-On Hours Count 0 100 100 14582 OK: Всегда пройдено
0C Power Cycle Count 0 100 100 1559 OK: Всегда пройдено
A8 SATA PHY Error Count 0 100 100 108 OK: Всегда пройдено
AA Bad Block Count (Early / Later) 10 100 100 315 / 0 OK: Значение нормальное
AD Erase Count (Average / Max) 0 100 100 59 / 144 OK: Всегда пройдено
AF Bad Cluster Table Count 50 100 100 0 OK: Значение нормальное
BB Reported Uncorrectable Errors 0 100 100 0 OK: Всегда пройдено
C0 Unsafe Shutdown Count 0 100 100 354 OK: Всегда пройдено
C2 Temperature 30 64 56 44, 17, 36 OK: Значение нормальное
C4 Later Bad Block Count 10 100 100 0 OK: Значение нормальное
C5 Current Pending Sector Count 0 100 100 0 OK: Всегда пройдено
C7 CRC Error Count 50 100 100 47 OK: Значение нормальное
DA CRC Error Count 50 100 100 47 OK: Значение нормальное
E7 SSD Life Left 0 100 100 99% OK: Всегда пройдено
E9 Lifetime Writes to Flash 0 100 100 11.47 ТБ OK: Всегда пройдено
F0 Write Head 0 100 100 0 OK: Всегда пройдено
F1 Host Writes (Sector Unit) 0 100 100 6.27 ТБ OK: Всегда пройдено
F2 Host Reads (Sector Unit) 0 100 100 12.94 ТБ OK: Всегда пройдено
F4 Average Erase Count 0 100 100 59 OK: Всегда пройдено
F5 Max Erase Count 0 100 100 144 OK: Всегда пройдено
F6 Total Erase Count 0 100 100 4122880 OK: Всегда пройдено

Вложение:

ssd.png [ 37.62 КБ | Просмотров: 519 ]

График чтения не сохранил, но он был ровный на 540МБ/с.
На SATA PHY Error Count не смотрите, в самом начале был плохой кабель, за последний месяц этот параметр не менялся.
Гарантия закончилась в сентябре.
Что можете посоветовать?

Последний раз редактировалось 7Gluk7 20.01.2020 15:24, всего редактировалось 1 раз.

Sania.

Member

Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1

7Gluk7 писал(а):

Что можете посоветовать?

Очистить диск в нулину и проделать этот тест с другого диска.

O Smirnoff

Member

Статус: Не в сети
Регистрация: 11.11.2010
Откуда: Новосибирск

Sania. писал(а):

Очистить диск в нулину

Secure Erase — понимаю; а вот «в нулину» — это куда, зачем и кому?..

_________________
С уважением,
Олег Р. Смирнов

Sania.

Member

Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1

Там скорее удаление MBR хватит, но можно ещё чего, что придумает автор, главное пустой стал.

O Smirnoff

Member

Статус: Не в сети
Регистрация: 11.11.2010
Откуда: Новосибирск

Sania. писал(а):

удаление MBR хватит

А, так это оно самое

Sania. писал(а):

Очистить диск в нулину

и есть?
А я-то уж было задумался…

_________________
С уважением,
Олег Р. Смирнов

Sania.

Member

Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1

7Gluk7

Junior

Статус: Не в сети
Регистрация: 25.12.2018
Откуда: Санкт-Петербург

Sania. писал(а):

Очистить диск в нулину и проделать этот тест с другого диска.

AIDA64 вроде при тесте записи как раз нулями и заполняет?
Но попробую еще раз другой прогой.

O Smirnoff

Member

Статус: Не в сети
Регистрация: 11.11.2010
Откуда: Новосибирск

Sania. писал(а):

Да вот не » «, а пиши уже внятными терминами; а то словоблудием своим только людей с пути истинного сбиваешь… 8-)

Добавлено спустя 46 секунд:

7Gluk7 писал(а):

AIDA64 вроде при тесте записи как раз нулями и заполняет?

Лучше всё-же Secure Erase.

_________________
С уважением,
Олег Р. Смирнов

Sania.

Member

Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1

7Gluk7 писал(а):

AIDA64 вроде при тесте записи как раз нулями и заполняет?

На не пустой дмск, который не нулями и единицами заполнен, а конкретными файлами, которые винда не даст айде переписать,что бы вы не плакались как пол винда с фотками куда то пропали.

Добавлено спустя 2 минуты 7 секунд:

O Smirnoff писал(а):

Да вот не » «, а пиши уже внятными терминами; а то словоблудием своим только людей с пути истинного сбиваешь…

Да так меньше приходится писать, нужно же выяснить подкованность спрашивающего.

7Gluk7

Junior

Статус: Не в сети
Регистрация: 25.12.2018
Откуда: Санкт-Петербург

O Smirnoff писал(а):

Лучше всё-же Secure Erase.

Попробую.

Sania. писал(а):

Я с LiveUSB, а винду пока на vhd переместил

Последний раз редактировалось 7Gluk7 20.01.2020 15:49, всего редактировалось 1 раз.

—

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 3

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Лаборатория

Новости

Источник

25.08.2012, 03:11. Показов 587198. Ответов 2

В первую очередь хочу сказать спасибо Charles Kludge и nonym4uk за помощь в написании этой статьи.

Итак, S.M.A.R.T. (от англ. self-monitoring, analysis and reporting technology — технология самоконтроля, анализа и отчётности) — технология оценки состояния жёсткого диска встроенной аппаратурой самодиагностики, а также механизм предсказания времени выхода его из строя.
Много пользователей знает что такое S.M.A.R.T., немного меньше даже знают как его получить… Но когда встает вопрос проанализировать полученную таблицу, обычно дело стопорится. В этой статье я приведу основные значения и их расшифровку

Для любознательных

SMART производит наблюдение за основными характеристиками накопителя, каждая из которых получает оценку. Характеристики можно разбить на две группы:
параметры, отражающие процесс естественного старения жёсткого диска (число оборотов шпинделя, число премещений головок, количество циклов включения-выключения);
текущие параметры накопителя (высота головок над поверхностью диска, число переназначенных секторов, время поиска дорожки и количество ошибок поиска).

Данные хранятся в шестнадцатеричном виде, называемом «raw value», а потом пересчитываются в «value» — значение, символизирующее надёжность относительно некоторого эталонного значения. Обычно «value» располагается в диапазоне от 0 до 100 (некоторые атрибуты имеют значения от 0 до 200 и от 0 до 253).
Высокая оценка говорит об отсутствии изменений данного параметра или медленном его ухудшении. Низкая говорит о возможном скором сбое.
Значение, меньшее, чем минимальное, при котором производителем гарантируется безотказная работа накопителя, означает выход узла из строя.

Технология SMART позволяет осуществлять:
мониторинг параметров состояния;
сканирование поверхности;
сканирование поверхности с автоматической заменой сомнительных секторов на надёжные.

Следует заметить, что технология SMART позволяет предсказывать выход устройства из строя в результате механических неисправностей, что составляет около 60 % причин, по которым винчестеры выходят из строя.
Предсказать последствия скачка напряжения или повреждения накопителя в результате удара SMART не способна.

Следует отметить, что накопители НЕ МОГУТ сами сообщать о своём состоянии посредством технологии SMART, для этого существуют специальные программы.

Любая программа, показывающая S.M.A.R.T. для каждого атрибута имеет несколько значений, разберемся сначала с ними — ID, Value, Worst, Threshold и RAW. Итак:

ID (Number) — собственно, сам индикатор атрибута. Номера стандартны для значений атрибутов, но например,из-за кривизны перевода один и тот же атрибут может называться по-разному, проще орентироваться по ID, логично?

Value

(Current) — текущее значение атрибута в условных единицах, никому наверное неведомых . В процессе работы винчестера оно может уменьшаться, увеличиваться и оставаться неизменным. По показателю Value нельзя судить о «здоровье» атрибута, не сравнивая его со значением Threshold этого же атрибута. Как правило, чем меньше Value, тем хуже состояние атрибута (изначально все классы значений, кроме RAW, на новом диске имеют максимальное из возможных значение, например 100).

Worst — наихудшее значение, которого достигало значение Value за всю жизнь винчестера. Измеряется тоже в уе. В процессе работы оно может уменьшаться либо оставаться неизменным. По нему тоже нельзя однозначно судить о здоровье атрибута, нужно сравнивать его с Threshold.

Threshold — значение в (сюрприз!!!) уе, которого должен достигнуть Value этого же атрибута, чтобы состояние атрибута было признано критическим. Проще говоря, Threshold — это порог: если Value больше Threshold — атрибут в порядке; если меньше либо равен — с атрибутом проблемы. Именно по такому критерию утилиты, читающие S.M.A.R.T., выдают отчёт о состоянии диска либо отдельного атрибута вроде «Good» или «Bad». При этом они не учитывают, что даже при Value, большем Threshold, диск на самом деле уже может быть умирающим с точки зрения пользователя, а то и вовсе ходячим мертвецом, поэтому при оценке здоровья диска смотреть стоит всё-таки на другой класс атрибута, а именно — RAW. Однако именно значение Value, опустившееся ниже Threshold, может стать легитимным поводом для замены диска по гарантии (для самих гарантийщиков, конечно же) — кто же яснее скажет о здоровье диска, как не он сам, демонстрируя текущее значение атрибута хуже критического порога? Т. е. при значении Value, большем Threshold, сам диск считает, что атрибут здоров, а при меньшем либо равном — что болен. Очевидно, что при Threshold=0 состояние атрибута не будет признано критическим никогда. Threshold — постоянный параметр, зашитый производителем в диске.

RAW (Data) — самый интересный, важный и нужный для оценки показатель. В большинстве случаев он содержит в себе не уе, а реальные значения, выражаемые в различных единицах измерения, напрямую говорящие о текущем состоянии диска. Основываясь именно на этом показателе, формируется значение Value (а вот по какому алгоритму оно формируется — это уже тайна производителя, покрытая мраком). Именно умение читать и анализировать поле RAW даёт возможность объективно оценить состояние винчестера.

Теперь перейдем непосредственно к самим атрибутам.

01 (01) Raw Read Error Rate — Частота ошибок при чтении данных с диска, происхождение которых обусловлено аппаратной частью диска. Для всех дисков Seagate, Samsung (семейства F1 и более новые) и Fujitsu 2,5″ это — число внутренних коррекций данных, проведенных до выдачи в интерфейс, следовательно, на пугающе огромные цифры можно реагировать спокойно.

02 (02) Throughput Performance — Общая производительность диска. Если значение атрибута уменьшается, то велика вероятность, что с диском есть проблемы.

03 (03) Spin-Up Time — Время раскрутки пакета дисков из состояния покоя до рабочей скорости. Растет при износе механики (повышенное трение в подшипнике и т. п.), также может свидетельствовать о некачественном питании (например, просадке напряжения при старте диска).

04 (04) Start/Stop Count — Полное число циклов запуск-остановка шпинделя. У дисков некоторых производителей (например, Seagate) — счётчик включения режима энергосбережения. В поле raw value хранится общее количество запусков/остановок диска.

05 (05) Reallocated Sectors Count — Число операций переназначения секторов. Когда диск обнаруживает ошибку чтения/записи, он помечает сектор «переназначенным» и переносит данные в специально отведённую резервную область. Вот почему на современных жёстких дисках нельзя увидеть bad-блоки — все они спрятаны в переназначенных секторах. Этот процесс называют remapping, а переназначенный сектор — remap. Чем больше значение, тем хуже состояние поверхности дисков. Поле raw value содержит общее количество переназначенных секторов. Рост значения этого атрибута может свидетельствовать об ухудшении состояния поверхности блинов диска.

06 (06) Read Channel Margin — Запас канала чтения. Назначение этого атрибута не документировано. В современных накопителях не используется.

07 (07) Seek Error Rate — Частота ошибок при позиционировании блока магнитных головок. Чем их больше, тем хуже состояние механики и/или поверхности жёсткого диска. Также на значение параметра может повлиять перегрев и внешние вибрации (например, от соседних дисков в корзине).

08 (08) Seek Time Performance — Средняя производительность операции позиционирования магнитными головками. Если значение атрибута уменьшается (замедление позиционирования), то велика вероятность проблем с механической частью привода головок.

09 (09) Power-On Hours (POH) — Число часов (минут, секунд — в зависимости от производителя), проведённых во включенном состоянии. В качестве порогового значения для него выбирается паспортное время наработки на отказ (MTBF — mean time between failure).

10 (0А) Spin-Up Retry Count — Число повторных попыток раскрутки дисков до рабочей скорости в случае, если первая попытка была неудачной. Если значение атрибута увеличивается, то велика вероятность неполадок с механической частью.

11 (0В) Recalibration Retries — Количество повторов запросов рекалибровки в случае, если первая попытка была неудачной. Если значение атрибута увеличивается, то велика вероятность проблем с механической частью.

12 (0С) Device Power Cycle Count — Количество полных циклов включения-выключения диска.

13 (0D) Soft Read Error Rate — Число ошибок при чтении, по вине программного обеспечения, которые не поддались исправлению. Все ошибки имеют

не механическую

природу и указывают лишь на неправильную размётку/взаимодействие с диском программ или операционной системы.

100(64) Erase/Program Cycles (для SSD) Общее количество циклов стирания/программирования для всей флэш-памяти за всё время ее существования. Твердотельный накопитель имеет ограничение на количество записей в него. Точные значения (ресурс) зависят от установленных микросхем флэш-памяти.
В накопителях Kingston — объём стёртого в гигабайтах.

103(67) Translation Table Rebuild (для SSD) Количество событий, когда внутренние таблицы адресов блоков были повреждены и впоследствии восстановлены. Raw-значение этого атрибута указывает фактическое количество событий.

170(AA) Reserved Block Count (для SSD) Состояние пула резервных блоков. Значение атрибута показывает процент оставшегося пула. Иногда raw-значение содержит фактическое количество использованных резервных блоков.
170 атрибут связан с атрибутом 5, числом использованных резервных блоков.

171(AB) Program Fail Count (для SSD) Число попыток, когда запись во флэш-память не удалась. Raw-значение показывает фактическое количество отказов. Процесс записи технически называется «программирование флэш-памяти» — отсюда и название атрибута. Когда флэш-память изношена, она больше не может быть записана и становится доступной только для чтения.
Значение обычно идентично атрибуту 181.

172(AC) Erase Fail Count (для SSD) Количество сбоев операции стирания на флэш-памяти. Raw-значение показывает фактическое количество отказов. Полный цикл записи флэш-памяти состоит из двух этапов. Сначала необходимо удалить память, а затем данные должны быть записаны («запрограммированы») в память. Когда флэш-память изношена, она больше не может быть записана и становится доступной только для чтения.
Идентичен атрибуту 182.

173(AD) Wear Leveller Worst Case Erase Count (для SSD) Максимальное количество операций стирания, выполняемых для одного блока флэш-памяти.

174(AE) Unexpected Power Loss (для SSD) Число неожиданных отключений питания, когда питание было потеряно до получения команды на отключение диска. На жестком диске срок службы при таких отключениях намного меньше, чем при обычном отключении. На SSD существует риск потери внутренней таблицы состояний при неожиданном завершении работы.

175(AF) Program Fail Count (для SSD) Число попыток, когда запись во флэш-память не удалась. Raw-значение показывает фактическое количество отказов. Процесс записи технически называется «программирование флэш-памяти», отсюда и название атрибута. Когда флэш-память изношена, она больше не может быть записана и становится доступной только для чтения.

176(B0) Erase Fail Count (для SSD) Количество сбоев операции стирания на флэш-памяти. Raw-значение показывает фактическое количество отказов. Полный цикл записи флэш-памяти состоит из двух этапов. Сначала необходимо удалить память, а затем данные должны быть записаны («запрограммированы») в память. Когда флэш-память изношена, она больше не может быть записана и становится доступной только для чтения.

177(B1) Wear Leveling Count (для SSD)
Wear Range Delta В зависимости от производителя, максимальное количество операций стирания, выполняемых для одного блока флэш-памяти[источник не указан 269 дней] или разница между максималоьно изношенными (больше всего раз записанными) и минимально изношенными (записанными наименьшее число раз) блоками[4].

178(B2) Used Reserved Block Count (для SSD) Состояние пула резервных блоков. Значение атрибута показывает процент оставшегося пула. Raw-значение этого атрибута иногда содержит фактическое количество использованных резервных блоков.

179(B3) Used Reserved Block Count (для SSD) Состояние пула резервных блоков. Значение атрибута показывает процент оставшегося пула. Raw-значение этого атрибута иногда содержит фактическое количество использованных резервных блоков.

180(B4) Unused Reserved Block Count (для SSD) Состояние пула резервных блоков. Значение атрибута показывает процент оставшегося пула. Raw-значение этого атрибута иногда содержит фактическое количество неиспользованных резервных блоков.

181(B5) Program Fail Count (для SSD) Число попыток, когда запись во флэш-память не удалась. Raw-значение показывает фактическое количество отказов.

182(B6) Erase Fail Count (для SSD) Количество сбоев операции стирания на флэш-памяти. Raw-значение показывает фактическое количество отказов.

183(B7) SATA Downshifts (для SSD) Указывает, как часто требовалось снизить скорость передачи данных SATA (с 6 Гбит/с до 3 или 1,5 Гбит/с или с 3 Гбит/с до 1,5 Гбит/с) для успешной передачи данных. Если значение атрибута уменьшается, попробуйте заменить кабель SATA.
Суть в том, что винчестер, работающий в режимах SATA 3 Гбит/с или 6 Гбит/с (и что там дальше будет в будущем), по какой-то причине (например, из-за ошибок) может попытаться «договориться» с дисковым контроллером о менее скоростном режиме (например, SATA 1.5 Гбит/с или 3 Гбит/с соответственно). В случае «отказа» контроллера изменять режим диск увеличивает значение атрибута (Western Digital und Samsung).

184 (B8) End-to-End error — Назначение зависит от производителя.
У HP (часть технологии HP SMART IV) увеличивается в случае, когда после передачи данных через кэш-память чётность данных между хостом и жёстким диском не совпадает.
У Kinston это количество ошибок чтения из флэш-памяти.

185 (B9) Head Stability Стабильность головок (Western Digital).

187 (BB) Reported UNC Errors — Количество ошибок, которое накопитель сообщил хосту (интерфейсу компьютера) при любых операциях, обычно это ошибки данных на диске, которые не исправлены средствами ECC

188 (BC) Command Timeout — содержит количество операций, выполнение которых было отменено из–за превышения максимально допустимого времени ожидания отклика.Такие ошибки могут возникать из-за плохого качества кабелей, контактов, используемых переходников, удлинителей и т.д., несовместимости диска с конкретным контроллером SATA/РАТА на материнской плате и т.д. Из-за ошибок такого рода возможны BSOD в Windows.
Ненулевое значение атрибута говорит о потенциальной «болезни» диска.

189 (BD) High Fly Writes — содержит количество зафиксированных случаев записи при высоте «полета» головки выше рассчитанной, скорее всего, из-за внешних воздействий, например, вибрации.
Для того, чтобы сказать, почему происходят такие случаи, нужно уметь анализировать логи S.M.A.R.T., которые содержат специфичную для каждого производителя информацию

190 (BE) Airflow Temperature (WDC) — Температура воздуха внутри корпуса жёсткого диска. Для дисков Seagate рассчитывается по формуле (100 — HDA temperature). Для дисков

Western Digital

— (125 — HDA).

191 (BF) G-sense error rate — Количество ошибок, возникающих в результате ударных нагрузок. Атрибут хранит показания встроенного акселерометра, который

фиксирует все удары, толчки, падения и даже неаккуратную установку диска в корпус компьютера.

Актуален для мобильных винчестеров. На дисках Samsung на него часто можно не обращать внимания, т.к. они могут иметь очень чувствительный датчик, который, образно говоря, реагирует чуть ли не на движение воздуха от крыльев пролетающей в одном помещении с диском мухой.
Вообще срабатывание датчика не является признаком удара. Может расти даже от позиционирования БМГ самим диском, особенно, если его не закрепить. Основное назначение датчика – прекратить операцию записи при вибрациях, чтобы избежать ошибок.

Источник

Содержание этой статьи относится к главе 15 протокола SATA3.3.

15 Error Handling

15.1 Architecture

15.2 Phy error handling overview

There are three primary categories of error that the Phy layer detects internally:
a) no device present;    // Соответствует значению DET в регистре SStatus 0000b
b) OOB signaling sequence failure; and    // Соответствует значению DET в регистре SStatus 0001b
c) Phy internal error (loss of synchronization of communications link)    // Соответствие биту [E] в поле ERR в регистре SError представлено как внутренняя ошибка phy

Первые две ошибки сохраняются в регистре SStatus, а третья ошибка сохраняется в регистре SStatus и регистре SError.

Регистр SStatus можно посмотреть в протоколе 14.2.2.

Регистр ошибок можно посмотреть в протоколе 14.2.3.

Подробное описание каждого бита в домене ERR см. В руководстве по протоколу.

15.3 Link layer error handling overview

15.5 Application layer error handling
There are three overall error detection mechanisms that software identifies and responds to
Serial ATA errors:
a) bad status in the Command Block Status register;
b) bad status in the SError register; and
c) command failed to complete (i.e., timeout).

Источник

Главная
Форум
Полезности от форумчан.

Стаж: 6 лет 1 месяц
Сообщений: 793
Репутация:62[+] [-]

Всем привет. Эта тема для обмена готовыми прошивальщиками.(и не готовыми для «профи»)
Здесь не выкладываем миллион прошивок с неизвестными цифрами и буквами.(Выкладываем, но опять же для «профи»)
Тут запросы типа «найди» и «сделай» не работают. Сам найди и сам сделай, а после сюда всё выложи, и мы поместим прошивку в шапку темы.
Тема поможет вам, если у вас точно такой же ssd как и те которые мне или другим участникам форума удалось прошить.
Тема для тех, у кого есть проблемы с SSD диском. Помните, если с вашим SSD проблем нет, то шить ничего не нужно, работать быстрее в 50 раз он не станет.
Обычно неисправность SSD диска сопровождается:
— зависанием во время работы
— очень медленно работает
— не определяется в диспетчере устройств
— определяется в диспетчере как SATAFIRM S11
— выдает ошибки чтения или записи
Руководство для чайников или как восстановить работу флешки. С SSD примерно всё так же.
Кратенький курс от себя.:
Все действия с накопителями я произвожу только после полного бэкапа данных с этого накопителя,иначе всё будет удалено.
Есть простой вариант восстановить SSDфлешку,если у неё появились сектора с ошибками(накопитель потерял скорость,зависает),лично я пробую сначала этот способ, путём полного форматирования утилитой HDD Low Level Format Tool, после неё нужно будет инициализировать дискфлешку, создать разделы,я пользуюсь программой AOMEI Partition Assistant 9.4.1 TE, после протестировать программой Victoria.Если Проблеммы с накопителем всё же остались,то идём дальше.
Сначала пробуем брендовые утилиты от производителя вашего SSD. Если ничего не вышло, идем сложным путем (для «профи»).
Ищем информацию, какой контроллер и память в вашем ssd программами для определения памяти вашего SSD
Пример:Потом ищем программу-прошивальщик для вашего контроллера. и уже потом ищем саму прошивку подходящую под ваш контроллер и память. позже постараюсь кратко описать подробней все процессы.

Инструкция по прошивке SSD на контролере PS3111. от уважаемого KaSpieC 666

1. Если SSD перешла в защитный режим — используем repairS11.exe (запускаем, и выбираем цифрой нужный носитель).
Программа предназначена для восстановления работоспособности дисков на контроллере Phison 3111(S11), например Smartbuy Revival2, Kingston A400, которые из-за каких-то проблем перешли в защитный режим.
Данные, в случае удачного восстановления, уничтожаются.
Идентификационные данные (название модели, серийный номер) диска сохраняются оригинальные.

Отличительными признаками такого состояния диска является:

— название модели «SATAFIRM S11» или «INIC6081SSDWP»
— версия прошивки, в которой вместо точки символ ‘W’, например «SBFM01W1», или «INICWP00»
— raw значение атрибута смарт 0xA7(167), если он имеется, равное 3 (не касается дисков от kingpec).

Если не повезло — выполняем все пункты ниже.
========================================================================================================
2. Определяем контроллер и тип памяти (заодно смотрим прошлую версию прошивки). Используем программу — phison_flash_id.exe. Запускаем и выбираем нужный носитель (цифрой). В окне командной строки, получаем все данные, также создаётся рядом с программой файл phison_flash_id.txt (с той же информацией).

скриншоты нужных строк (второй скрин для примера, снят с уже прошитой SSD):

========================================================================================================
3. Определяем, и находим нужный файл для прошивки.
Для этого переходим на сайт usbdev с информацией по Phison PS3111 Firmware и внимательно читаем и определяем нужный нам файл прошивки, по информации полученной phison_flash_id ранее.

Для примера, разберу, как я это делал (скриншот инфы, в пункте 2, второй скрин):

1. Определяем — брендовая прошивка или стандартная.
У меня SBFM — значит обычная.
2. Дальше по типу памяти, ищем нужные номера.
У меня Toshiba 64L BiCS3 TLC — зачит прошивка из этих 6x.x – tlc/tsb3d (bics2 – 48L и bics3 – 64L, bics4 – 96L), поддержка bics4 вероятно с 61.3 от 2019 года
3. Выбираем прошивку по полученным данным выше.
Смотрим в папке (не на сайте, так как там не все прошивке, а в папке есть и 21 года), нужную прошивку.
Что мы имеем — SBFM и 6x.x. Я выбрал SBFM61.3_11032021.bin (последние цифры — это дата), когда прошивал увидел её как самую новую (но сейчас, когда пишу этот текст, заметил и более новую ). Правильно я выбрал или нет — не знаю, так как где видел в видосах, многие прошивают наоборот самой первой/старой.

========================================================================================================
4. Подготавливаем файл с прошивкой, и прошиваем.
Выбранный файл с прошивкой, перетаскиваем в папку s11-flasher2.13, и переименовываем в fw.bin.
Далее, нужно запустить в этой папке, нужный cmd файл, в зависимости от памяти в вашем SSD (у меня память toshiba, по-этому я запускал s11-flasher2-toshiba.cmd).
После этого, в папке s11-flasher2.13, появиться файл fw.exe.
Запускаем полученный файл и обновляем прошивку.
Если зависнет или вылетает ошибка на 85% — попробуйте перезагрузиться, и проверить, возможно всё прошилось.
По окончанию — проверьте смарт и прогоните тест на проверку секторов в виктории (чтобы убедиться, что причина слёта прошивки была не из-за этого).
========================================================================================================
5. Добавление пунктов в S.M.A.R.T. (кому нужны).
Нужно или через командную строку, или через Тотал коммандер, запустить phison_load_cfg_smart_s11.exe 0 smart_default.bin
Где:
phison_load_cfg_smart_s11.exe — прошивальщик смарта.
0 — нумерация носителя в системе (в моём случае SSD находиться на 0).
smart_default.bin — имя файла с настройками (это для моего случая) под ваш SSD (в вашем случае может быть другой файл). Чтобы выбрать нужный — прочтите файл readme.txt!
P.S. у меня почему-то не шилось, выдавая ошибку 0x51, но потом прошилось (причину не понял, просто чтобы знали). И ещё один момент, так как я не спец в ком. строке и тотале — получилось именно с добавлением расширения phison_load_cfg_smart_s11.exe (просто в примере, в файле readme.txt нету расширения).
И ещё один нюансик — у меня почему-то не добавилось «много» пунктов к смарту (может для моего ССД и нельзя), но по тому что видел у других — добавляется много.

мои скрины до и после прошивки СМАРТа:

========================================================================================================
========================================================================================================
========================================================================================================
Все файлы, актуальные на время написания поста — ссылка на архив
Ссылка на сайт usbdev с актуальными прошивками и всей информацией по PS3111 — ссылка
Ссылка на сайт usbdev с актуальные версию s11-flasher и всей информацией — ссылка
Ссылка на сайт usbdev с актуальные версию Phison flash ID и всей информацией — ссылка.
Ссылка на поиск по сайту ixbt (по другому не могу найти где выкладывает vlo эти файлы — тем негде не нашел) — ссылка
Если у вас ничего не получается, возможно диск заблокирован — только с перемычкой прошивать!!! До конца не вникал в этот момент (при каких обстоятельствах), просто у меня прошилось без перемычки.

Брендовые утилиты от производителя
Готовые прошивальщики для SSD Здесь будут лежать мои и наших форумчан готовые прошивальщики. Собирать ничего не нужно,сверил id,подходит? прошивай.
Программы для определения памяти архивы с программами для определения конфигурации флеш-памяти у ssd дисков на разных контроллерах
Вся информация по контролеру PS3111 Описание как подобрать нужную прошивку
Файлы прошивок Архив с файлами прошивок, для SSD-чипов Phison PS3111 взято с «www.usbdev.ru» там скачивать очень долго.
s11-flasher2.13 Утилита для создания прошивальщика для Phison PS3111

Последний раз редактировалось: goga8686 (2022-03-04 07:35), всего редактировалось 20 раз(а)

Отправлено: 17-Сен-2021 15:43
(спустя 4 часа)

goga8686

Стаж: 6 лет 1 месяц
Сообщений: 793
Репутация:62[+] [-]

88510

не стоит превращать тему в чатик «поможите!»

Я именно так и хочу оформить тему,без «помогитенемогунайти». Прошил я накопитель определённым прошивальщиком, выложил сюда всё чем шил. Если у тебя удалось прошить свой SSD то кидай и ты сюда то что шил и чем шил. А вопросы типа «перепробовал всё» рождают встречные вопросы «что всё ты пробовал?» и так бесконечно.
P.S. Подумаю над шапкой, правда сейчас пока немного загружен работой. Школа началась, люди технику тащат в ремонт.

Отправлено: 17-Сен-2021 17:18
(спустя 1 час 35 минут)

KaSpieC 666

Стаж: 8 лет
Сообщений: 787
Репутация:127[+] [-]
Откуда: Одесса

goga8686, Приветствую.
Я за Ander_73, буду.
Тема реально интересная.
А тут, недавно дали ССД именно с этой проблемой (слетела прошивка). И я пару дней как откладываю изучения этого всего (куча других дел была).
Если не сложно, хотя бы коротенький курс в шапочку добавьте, а то тему только буду изучать (ещё неделю назад, даже не знал, что ССД прошиваются).

Отправлено: 17-Сен-2021 18:08
(спустя 49 минут)

rezorustavi

Стаж: 7 лет 1 месяц
Сообщений: 840
Репутация:55[+] [-]
Откуда: Грузия, город Рустави

88511

Если у тебя удалось прошить свой SSD то кидай и ты сюда то что шил и чем шил.

После, для удобства, удачные прошивки надо будет собирать в шапку, загрузив в Прошивальщики для SSD на mail.ru, чтобы не искать на страницах, так как этих страниниц появятся со временем много и ссылки со временем умрут, а на облаке mail.ru останутся…

Отправлено: 17-Сен-2021 19:17
(спустя 1 час 9 минут)

dimo70

Стаж: 5 лет 2 месяца
Сообщений: 3838
Репутация:47[+] [-]
Откуда: BG

goga8686, тема актуальная. Я только за!
У меня даже сейчас есть такие ssd диски. Есть один точно SATAFIRM S11 выдает, но может и вообще не появиться. Пробовал прошивку переставить, но не получилось.
Вот сейчас буду пробовать завтра ваши прошивальщики на мои проблемные SSD и отпишусь.

Последний раз редактировалось: dimo70 (2021-09-17 21:09), всего редактировалось 1 раз

Отправлено: 17-Сен-2021 20:39
(спустя 1 час 21 минута)

Lupik2

Стаж: 8 лет 2 месяца
Сообщений: 90
Репутация:10[+] [-]
Откуда: Цимлянск

goga8686, тема в тему .
На сегодня опыт «оживления» пока одного китайского GoldenFir SSD, «сдох» при первой установке ОС. Все нашел на usbdev.ru. Сделал из него внешний, пока работает. С «оживлением» флешек опыта больше, но это уже другая тема…

Отправлено: 18-Сен-2021 07:11
(спустя 10 часов)

goga8686

Стаж: 6 лет 1 месяц
Сообщений: 793
Репутация:62[+] [-]

dimo70,

буду пробовать завтра ваши прошивальщики на мои проблемные SSD

7 раз отмерь, один отрежь. Нельзя бездумно пробовать. нужно сверить контроллер и память.

Отправлено: 18-Сен-2021 08:10
(спустя 58 минут)

dimo70

Стаж: 5 лет 2 месяца
Сообщений: 3838
Репутация:47[+] [-]
Откуда: BG

goga8686, самосабой. Только сегодня суббота, значит в понедельник буду.
PS: Пробовал но видимо проблемма посериозней чем прошивка. Не получается.

Последний раз редактировалось: dimo70 (2021-09-27 12:16), всего редактировалось 2 раз(а)

Отправлено: 27-Сен-2021 09:47
(спустя 9 дней)

Lupik2

Стаж: 8 лет 2 месяца
Сообщений: 90
Репутация:10[+] [-]
Откуда: Цимлянск

Отправлено: 24-Окт-2021 08:00
(спустя 26 дней)

KaSpieC 666

Стаж: 8 лет
Сообщений: 787
Репутация:127[+] [-]
Откуда: Одесса

Приветствую всех
Интересно всё конечно.
Начну с самого начала, попался такой экземпляр Apacer AS340 120GB, ссылка на всю инфу по контролеру PS3111:
1. Пытался определить, версия из шапки, выдавала такое:

v0.77a
Drive: 0(ATA)
Model: SATAFIRM S11
Fw : SBFM61W2
Size : 114473 MB
ATA: ReadFID failed! Error: 0x51

Скачал версию v0.84a она самая последняя (от 09.01.2021). Она уже дала нужную инфу:

v0.84a
Drive: 0(ATA)
OS: 10.0 build 19041
Model: SATAFIRM S11
Fw : SBFM61W2
Size : 114473 MB
Firmware lock supported [0B 00 01 02]
Drive unlocked [0B 00 01 03]
P/N : 511-190702155 , SBSM61.1
S11fw: SBFM61.2, 2018Mar23
S11rv: M61.2-30
Original Model: Apacer AS340 120GB
Original Fw : AP612PE0
Bank00: 0x98,0x3c,0x98,0xb3,0x76,0x72,0x8,0xe — Toshiba 64L BiCS3 TLC 16k 256Gb/CE 256Gb/die 2Plane/die
Bank01: 0x98,0x3c,0x98,0xb3,0x76,0x72,0x8,0xe — Toshiba 64L BiCS3 TLC 16k 256Gb/CE 256Gb/die 2Plane/die
Bank08: 0x98,0x3c,0x98,0xb3,0x76,0x72,0x8,0xe — Toshiba 64L BiCS3 TLC 16k 256Gb/CE 256Gb/die 2Plane/die
Bank09: 0x98,0x3c,0x98,0xb3,0x76,0x72,0x8,0xe — Toshiba 64L BiCS3 TLC 16k 256Gb/CE 256Gb/die 2Plane/die
Controller : PS3111
Flash CE : 4
Flash Channel : 2
Dram Size,MB : 32
Flash CE Mask : [++—— ++——]
Flash Mode/Clk: 3/7 (Set 3/7)
Block per Die : 2956
Block per CE : 2956
Page per Block: 768
SLC Cache : 786432(0xc0000)
PE Cycle Limit: 3000
MaxBBPerPlane : 152
ParPage : 00
Plane : 2
Defects All(per plane) Early Later
Bank00: 48(1,47) 7(1,6) 41(0,41)
Bank01: 20(7,13) 20(7,13) 0(0,0)
Bank08: 18(9,9) 18(9,9) 0(0,0)
Bank09: 7(4,3) 7(4,3) 0(0,0)
Total : 93 52 41
Early defect list
Bank00: 200 813 1045 2729 2929 2941 2953
Bank01: 17 19 49 147 427 704 1059 1304 1559 1615 1939 2065 2243 2279 2336 2448 2840 2854 2925 2932
Bank08: 172 188 307 496 498 512 532 642 1053 1071 1419 2155 2186 2505 2716 2779 2825 2859
Bank09: 236 908 1033 1832 2213 2585 2706
Later defect list
Bank00: 301 309 405 407 725 1863 2555 2789 2791 2793 2801 2803 2805 2813 2815 2825 2827 2829 2835 2837 2839 2841 2845 2847 2849 2851 2853 2873 2879 2881 2883 2891 2893 2895 2901 2903 2921 2923 2925 2927 2937
PS3111 smart configuration:
Attr Tresh Flags ValId WrstId RawId Description
0x09: 0x00 0x32 0x0000 0x0000 0x0600 — Power on hours
0x0C: 0x00 0x32 0x0000 0x0000 0x0607 — Power on/off cycles
0xA3: 0x00 0x32 0x0000 0x0000 0x0201 — Max Erase Count
0xA4: 0x00 0x32 0x0000 0x0000 0x0202 — Avg Erase Count
0xA6: 0x00 0x32 0x0000 0x0000 0x0302 — Total Later Bad Block Count
0xA7: 0x00 0x32 0x0000 0x0000 0x0709
0xA8: 0x00 0x32 0x0000 0x0000 0x0103 — SATA PHY error count
0xAB: 0x00 0x32 0x0000 0x0000 0x0501 — Program Fail Count
0xAC: 0x00 0x32 0x0000 0x0000 0x0502 — Erase Failure Count
0xAF: 0x00 0x32 0x0000 0x0000 0x0100 — Number of ECC Error
0xC0: 0x00 0x32 0x0000 0x0000 0x0608 — Unexpected Power Loss Count
0xC2: 0x3A 0x22 0x0300 0x0301 0x0800 — Current Temp/Min Temp/Max Temp
0xE7: 0x00 0x12 0x0000 0x0000 0x020A — SSD life left
0xF1: 0x00 0x32 0x0000 0x0000 0x0400 — Host Write (Sectors)

2. С помощью phison flash id (по версии прошивки, и там и другие есть пункты, тоже намекающие). Определил «фирму», у меня прошивка — Fw : SBFM61W2.
Значит буква SBFM — значит обычный бинарник.
3. Нашел по типу памяти нужный бинарник, у меня это Toshiba 64L BiCS3, значит мой пункт — 6x.x – tlc/tsb3d (bics2 – 48L и bics3 – 64L, bics4 – 96L), поддержка bics4 вероятно с 61.3 от 2019 года
Я психанул и взял самую крайнюю версию SBFM61.3_11032021.bin (ориентировался на дату, как понял это самая свежая 11.03.2021).
4. Переименовываем файл из папки (Firmware PS3111) с прошивками SBFM61.3_11032021.bin в fw.bin, и перетаскиваем полученный файл в папку с s11-flasher (я использовал версию 2.13). После запускаем нужный cmd (в зависимости от памяти на SSD), у меня это файл s11-flasher2-toshiba.cmd.
Рядом появляется файл fw.exe.
5. Запускаем файл fw.exe, обновляемся, перезагружаемся, смотрим, как он отображается в диспетчере устройств. Смотрим СМАРТ, тестируем сектора.
P.S. завтра попробую обновить СМАРТ (точнее добавить к нему пункты).
P.P.S. залил все файлы, которыми пользовался, так как с usbdev, ели тащит (60кб/сек через IDM)… goga8686 залей к себе все файлы для Apacer_AS340_120GB_PS3111

Отправлено: 24-Окт-2021 09:05
(спустя 1 час 4 минуты)

goga8686

Стаж: 6 лет 1 месяц
Сообщений: 793
Репутация:62[+] [-]

KaSpieC 666, Спасибо за подробный мануал. Просьба поделиться с нами ещё и вашим fw.exe
Шапку обновил

Отправлено: 24-Окт-2021 23:04
(спустя 13 часов)

KaSpieC 666

Стаж: 8 лет
Сообщений: 787
Репутация:127[+] [-]
Откуда: Одесса

goga8686, Приветствую.
Не стану делиться.
Пояснюсь — что у меня за ССД, я не знаю, корпуса нету, лишь плата. Знаю, что её пытались перепрошить, так что и тот момент, что мне выдала phison_flash_id — тоже может не быть истиной.
И это ещё не конец — у меня самый сложный вариант, так как для других ССД, после всех определений и поиска нужной прошивки, получается 1-2 варианта (я про контроллер PS3111). В моём случае их немерено, и я впервые вообще прошиваю, и прошивал просто самую свежую. Как она себя будет вести — я не знаю. Единственное что проверил — в диспетчере стало отображаться название ССД, смарт показывает, тест на сектора в виктории прошел, закинул пару файлов на неё.
Я просто хочу поделиться инструкцией и всеми файлами, для того, чтобы прошить PS3111.
P.S. я ночью попробую ещё сделать смарт полный, и распишу и добавлю ещё файлы.

Отправлено: 27-Окт-2021 03:43
(спустя 2 дня 4 часа)

KaSpieC 666

Стаж: 8 лет
Сообщений: 787
Репутация:127[+] [-]
Откуда: Одесса

Инструкция по прошивке SSD на контролере PS3111.
1. Если SSD перешла в защитный режим — используем repairS11.exe (запускаем, и выбираем цифрой нужный носитель).
Программа предназначена для восстановления работоспособности дисков на контроллере Phison 3111(S11), например Smartbuy Revival2, Kingston A400, которые из-за каких-то проблем перешли в защитный режим.
Данные, в случае удачного восстановления, уничтожаются.
Идентификационные данные (название модели, серийный номер) диска сохраняются оригинальные.

Отличительными признаками такого состояния диска является:

скриншоты нужных строк (второй скрин для примера, снят с уже прошитой SSD):

Для примера, разберу, как я это делал (скриншот инфы, в пункте 2, второй скрин):

мои скрины до и после прошивки СМАРТа:

Defects All(per plane) Early Later
Bank00: 49(1,48) 49(1,48) 0(0,0)
Bank01: 20(7,13) 20(7,13) 0(0,0)
Bank08: 18(9,9) 18(9,9) 0(0,0)
Bank09: 7(4,3) 7(4,3) 0(0,0)
Total : 94 94 0

И последующие строки:
Early defect list
особенно интересен — Later defect list
Говорят, в каких чипах памяти больше всего проблем/дефектов.
То есть после прошивки, надо бы погонять ССД не только на чтение, а и на запись.
Кто что думает об этом?

Отправлено: 27-Окт-2021 11:04
(спустя 7 часов)

goga8686

Стаж: 6 лет 1 месяц
Сообщений: 793
Репутация:62[+] [-]

KaSpieC 666, Вот это мануал . Вот же не спится тебе . Спасибо , я так расписывать не умею к сожалению. Учится и учится мне ещё. по поводу

То есть после прошивки, надо бы погонять ССД не только на чтение, а и на запись.
Кто что думает об этом?

Проверять на запись обязательно.

Отправлено: 27-Окт-2021 19:57
(спустя 8 часов)

KaSpieC 666

Стаж: 8 лет
Сообщений: 787
Репутация:127[+] [-]
Откуда: Одесса

89334

Вот же не спится тебе

89334

Проверять на запись обязательно.

Это уже понял. Интересно чуть развить этот момент.
Как я понял, прошивка может слететь не просто так, а из-за проблем с каким-то чипом памяти, и можно прошить ССД, она будет рабочей, но через несколько записей, проблема снова появиться.
Чем меня тема и заинтересовала, так как я думал, что если ССД выходит из строя, то по двум причинам — ей окончательно хана, либо слетает прошивка.
Отсюда и что интересно (хочется на этот момент узнать общее мнение) — сколько и как нужно погонять ССД, чтобы хорошо её протестировать?
Дальше уже ясно — с помощью Phison flash ID, после тестов, можно будет увидеть — есть ли проблемы (и в каких банках памяти), или нету. Если проблемы не везде (не по всем банкам), то можно отрезать те сектора, которые использует проблемная память.
P.S. а зачем в шапку добавили вопрос из моего поста? Я просто не мог отдельное сообщение написать, оно всё время цеплялось к инструкции.

Отправлено: 01-Ноя-2021 22:18
(спустя 5 дней)

KaSpieC 666

Стаж: 8 лет
Сообщений: 787
Репутация:127[+] [-]
Откуда: Одесса

Наконец-то узнал — все программы (последних версий) от уважаемого vlo, можно скачивать с его фтп (если я правильно понял).
http://vlo.name:3000/ssdtool/
Если у кого не открывается, а предлагает сохранить страницу в html — пробуйте на другом браузере (у меня почему-то мазила на отрез отказывается открывать ссылку, а только через документ html).
UPD оказалось всё из-за расширения InlineDisposition Reloaded. Отключив его — всё начало открывать.
И ещё одно — для тестов после прошивки, можно использовать программу H2testw

Страница 2 из 4

Текущее время: 10-Фев 05:11

Часовой пояс: UTC + 3

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете голосовать в опросах
Вы не можете прикреплять файлы к сообщениям
Вы можете скачивать файлы

Источник

0

1

Сабж. Стала выскакивать уведомлялка, что кончается место на /home, ранее не обращал внимания, просто чистил от мусора и всё, но теперь заметил — место выжрано в ноль, но занято меньше емкости диска:

$ df -h
/dev/sdc3         81G          77G     0          100% /home

Более того, прибил почти весь софт, удалил ещё гигабайт — и с охренением наблюдал как он испарился:

$ df -h
/dev/sdc3         81G          76G     0          100% /home

Вывод SMART:

Vendor Specific SMART Attributes with Thresholds:
ID# ATTRIBUTE_NAME          FLAGS    VALUE WORST THRESH FAIL RAW_VALUE
  1 Raw_Read_Error_Rate     PO-R--   100   100   050    -    0
  9 Power_On_Hours          -O--C-   100   100   000    -    16615
 12 Power_Cycle_Count       -O--C-   100   100   000    -    9633
 17 Unknown_Attribute       -O--C-   100   100   000    -    54
168 SATA_Phy_Error_Count    -O--C-   100   100   000    -    6
170 Bad_Blk_Ct_Erl/Lat      PO----   100   100   010    -    0/255
173 MaxAvgErase_Ct          -O--C-   100   100   000    -    576 (Average 220)
192 Unsafe_Shutdown_Count   -O--C-   100   100   000    -    487
194 Temperature_Celsius     PO---K   070   070   030    -    30 (Min/Max 29/30)
218 CRC_Error_Count         PO-R--   100   100   050    -    3
231 SSD_Life_Left           PO--C-   100   100   000    -    93
233 Flash_Writes_GiB        PO-R--   100   100   000    -    79025
241 Lifetime_Writes_GiB     -O--C-   100   100   000    -    10298

Device Statistics (GP Log 0x04)
Page  Offset Size        Value Flags Description
0x01  =====  =               =  ===  == General Statistics (rev 2) ==
0x01  0x008  4            9633  ---  Lifetime Power-On Resets
0x01  0x018  6     21598282234  ---  Logical Sectors Written
0x01  0x020  6       130444916  ---  Number of Write Commands
0x01  0x028  6     19760364680  ---  Logical Sectors Read
0x01  0x030  6       357862452  ---  Number of Read Commands
0x04  =====  =               =  ===  == General Errors Statistics (rev 1) ==
0x04  0x008  4              22  ---  Number of Reported Uncorrectable Errors
0x04  0x010  4               0  ---  Resets Between Cmd Acceptance and Completion
0x05  =====  =               =  ===  == Temperature Statistics (rev 1) ==
0x05  0x008  1              32  ---  Current Temperature
0x05  0x010  1              32  ---  Average Short Term Temperature
0x05  0x018  1              32  ---  Average Long Term Temperature
0x05  0x020  1              50  ---  Highest Temperature
0x05  0x028  1               5  ---  Lowest Temperature
0x05  0x030  1              50  ---  Highest Average Short Term Temperature
0x05  0x038  1              16  ---  Lowest Average Short Term Temperature
0x05  0x040  1              50  ---  Highest Average Long Term Temperature
0x05  0x048  1              16  ---  Lowest Average Long Term Temperature
0x05  0x050  4               0  ---  Time in Over-Temperature
0x05  0x058  1              50  ---  Specified Maximum Operating Temperature
0x05  0x060  4               0  ---  Time in Under-Temperature
0x05  0x068  1               5  ---  Specified Minimum Operating Temperature
0x06  =====  =               =  ===  == Transport Statistics (rev 1) ==
0x06  0x008  4         2588008  ---  Number of Hardware Resets
0x06  0x018  4               3  ---  Number of Interface CRC Errors
0x07  =====  =               =  ===  == Solid State Device Statistics (rev 1) ==
0x07  0x008  1               5  ---  Percentage Used Endurance Indicator

Это какие-то ssd-шные приколы? Запускал fstrim, он оттримал 4 гига, но место так и не появилось. Что вообще происходит?

Источник

Русские Блоги

Механизм обработки ошибок протокола SATA 3.3

15 Error Handling

Sata phy error count что это такое

Intermittent SMART PHY/CRC Errors

NASbox

sretalla

Powered by Neutrality

Кто сейчас на конференции

Лаборатория

Новости

15 Error Handling

<img decoding="async" onError="javascript: wp_broken_images = window.wp_broken_images || function(){}; wp_broken_images(this);" src="https://usbtor.ru/styles/templates/default/images/lang/ru/icon_quote.gif" alt="[Цитировать]" title="Ответить с цитатой" />

Инструкция по прошивке SSD на контролере PS3111. от уважаемого KaSpieC 666

Отличительными признаками такого состояния диска является:

скриншоты нужных строк (второй скрин для примера, снят с уже прошитой SSD):

Для примера, разберу, как я это делал (скриншот инфы, в пункте 2, второй скрин):

мои скрины до и после прошивки СМАРТа:

Отличительными признаками такого состояния диска является:

скриншоты нужных строк (второй скрин для примера, снят с уже прошитой SSD):

Для примера, разберу, как я это делал (скриншот инфы, в пункте 2, второй скрин):

мои скрины до и после прошивки СМАРТа:

Читайте также:
